自動門皮帶怎么安裝？
自動門分為單開自動門和雙開自動門，這兩者皮帶的安裝方法略有不同，我們先來說說單開自動門皮帶怎么安裝；

單開自動門安裝方步驟：

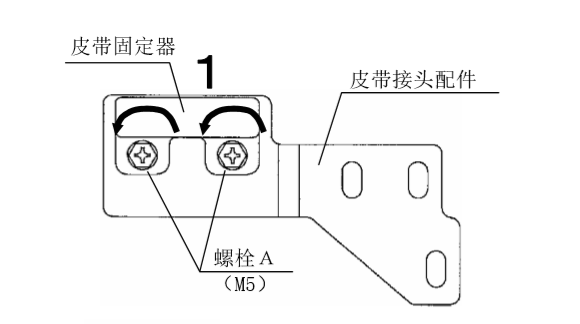

（1）拆下螺栓A（M5）將皮帶固定器皮帶接著配件中取下；

（2）參考皮帶切斷表，把皮帶切斷。

【注意】請將皮帶從谷地的中心切斷。

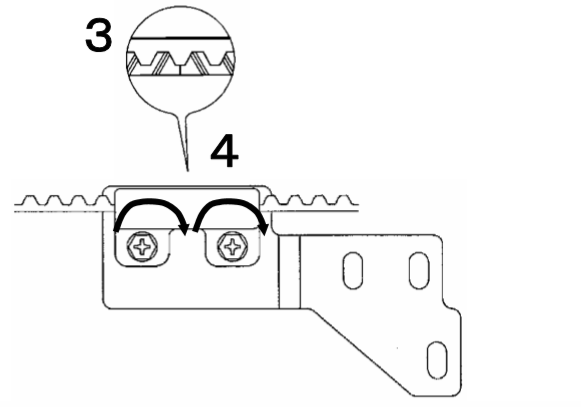

（3）把皮帶的兩端交叉著從皮帶固定器的中心處放入固定 器【注意】安裝時勿使皮扭曲。

（4）把皮帶器牢固地安裝到到皮帶接頭配件上。

【注意】皮帶固定器的方向。

（5）把皮帶先掛到馬達一側的皮帶輪上，再掛到從動輪上。

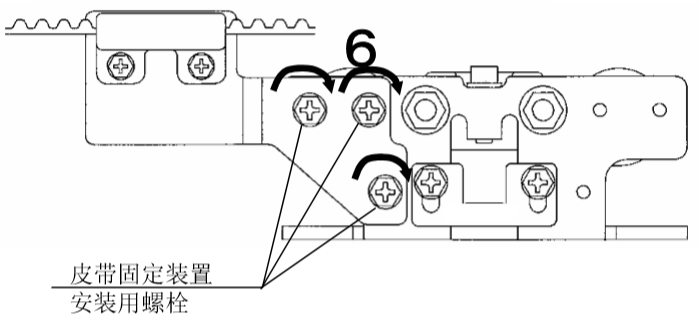

（6）按照下述的安裝位置圖，使用附帶的皮帶固定裝置安裝用螺栓（M6 ╳12帶彈簧墊圈）并確認安裝至吊架裝置上。

【注意】請用扳手、套簡扳手等工具將螺栓確實擰緊

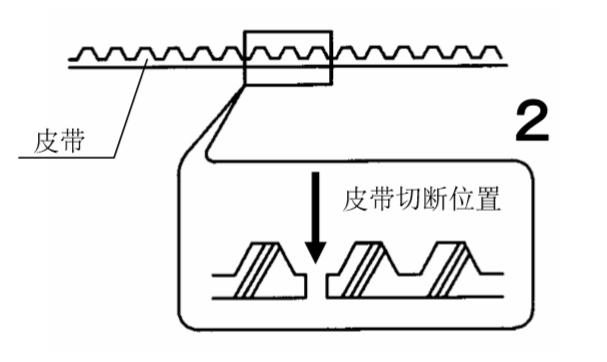

皮帶切斷位置示意圖：

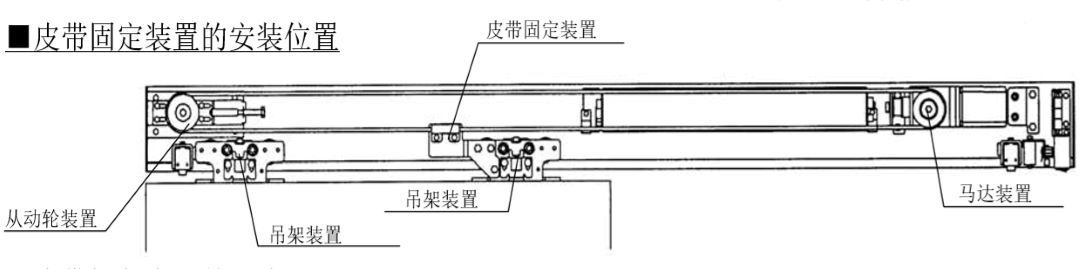

■皮帶固定裝置的安裝位置：

■皮帶切斷表（單開式）

雙開自動門皮帶怎么安裝：

 雙開自動門皮帶安裝步驟：

【1】用螺絲刀擰下螺栓(M5）把皮帶固定器從皮帶接頭配件上取下；



【2】對照皮帶切斷表，進行切割；

【注意】皮帶切斷處于谷底的中心切斷（下刀子的地方）；



【3】把皮帶的兩端交叉著，從皮帶固定器中心處切實放入皮帶固定器；

【注意】安裝過程中避免皮帶扭曲；



【4】把皮帶固定器牢固地安裝到皮帶接頭配件上；

【注意】注意皮帶固定器的方向；



【5】把皮帶先掛到馬達一側的皮帶輪上，再掛到從動輪上；



【6】按照（圖13）皮帶固定裝置安裝位置，使用附帶皮帶固定裝置安裝用螺栓（M6╳12帶彈簧圈）、確實安裝到吊架裝置上，確保安裝牢固；

【注意】請用扳手、套簡扳手等工具將螺栓確實擰緊；

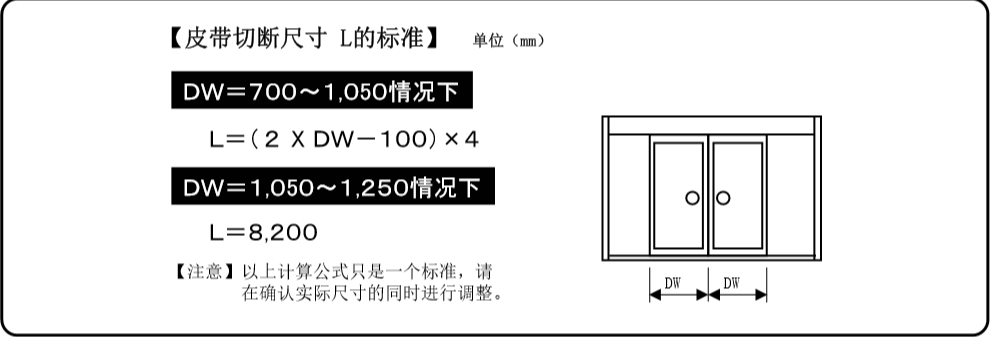

雙開自動門皮帶切斷表：

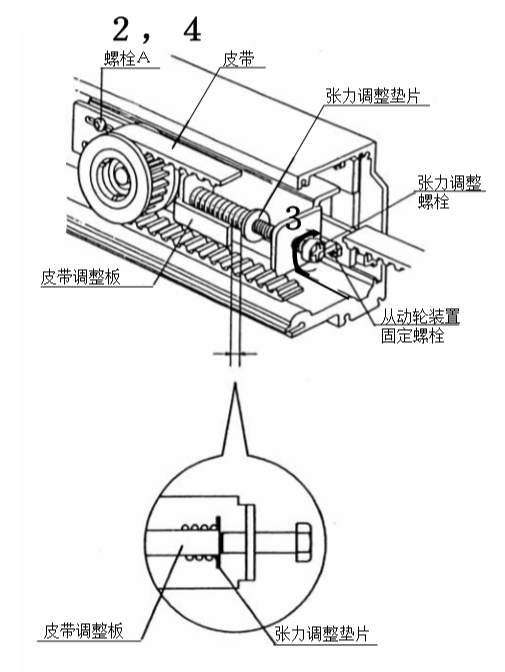

【7】調整皮帶張力如下：

1、把從動輪裝置向左用力拉，擰緊固定好螺栓。
2、擰松4個螺栓A。
3、按順時針?lè)较蛐D(zhuǎn)張力調整螺栓，調整皮帶張力。
4、確定擰緊4個螺栓A；



【8】使兩扇門體確實處于關閉位置；

        如有手動門鎖，請將其鎖上；

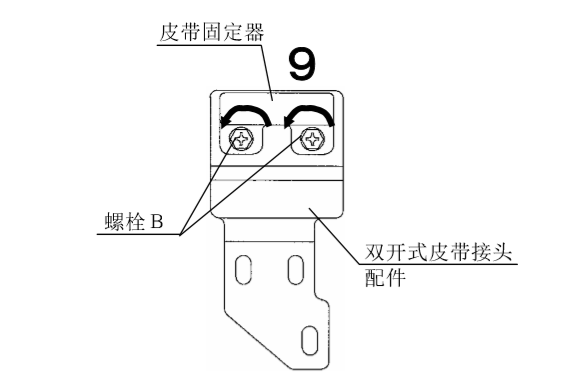

【9】拆下雙開用皮帶固定器的螺栓B(M5)，將其從雙開式皮帶接頭配件上取下；

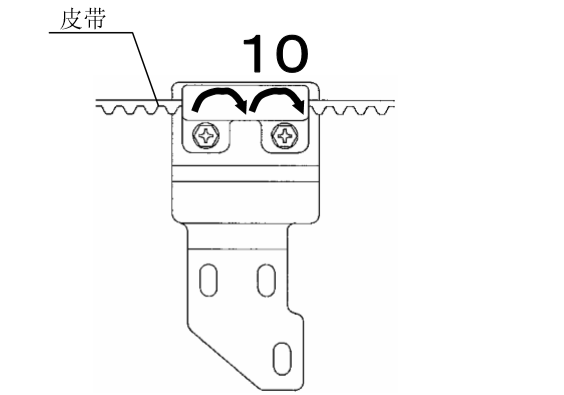

【10】參照下述的安裝位置圖【13】，將皮帶固定器安裝到皮帶上、用螺栓把皮帶固定以雙開皮帶接頭配件固定；

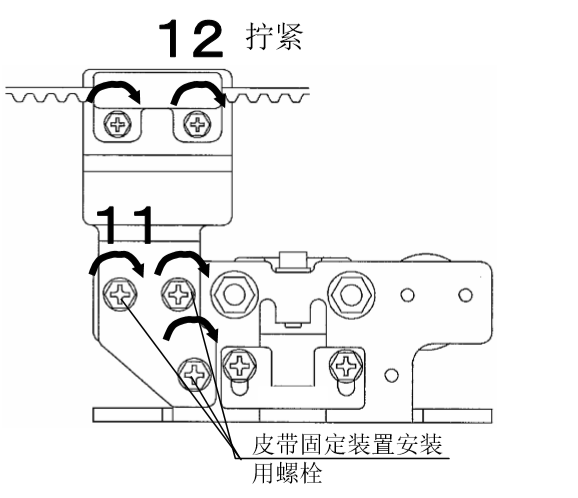

【11】使用附帶的皮帶固定裝置安裝用螺栓（M6 ╳12帶彈簧墊圈）、確實安裝至吊架裝置上，安裝牢固；

【注意】請用扳手，套簡扳手等將螺栓確實打緊；



【12】門的位置調整后，將螺栓 B確實打緊；

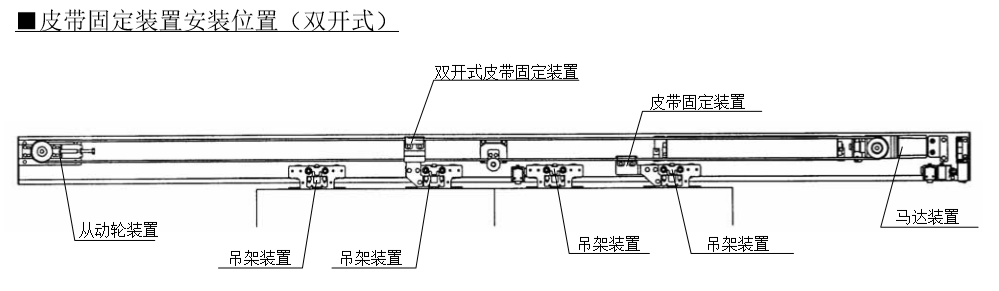

 【13】皮帶固定安裝裝置位置圖：

溫馨提示：自動門皮帶安裝不良，會導致皮帶磨損、運行出現噪音、及導致斷裂等隱患情況，請嚴格按照產品附帶的安裝方法進行施工。

由于存在使用情況的變化，當用戶在使用過程中出現異味、嗓音等異常時，禁止單方行為，請第一時間聯系自動門安裝公司或自動門維保人員。
